随着48V轻混系统在全球范围内规模化量产，其电性能验证已成为汽车电子测试的关键环节。本文系统解析了48V系统电性能测试的核心标准ISO 21780:2020及其国内等同采用标准GB/T 45120-2024《道路车辆 48V供电电压 电气要求及试验》，该标准规定了标称电压48V直流电气系统下电气和电子组件的要求与试验方法，涵盖电压范围、缓慢瞬变与波动等测试内容。同时，测试方案还兼容主流车厂企业标准如GMW 3172、LV124、VW 80000及VS-00.34-L-10002等，覆盖电压变化模拟、电源网络模拟、线束故障模拟、抛负载脉冲、接地偏移及短路模拟等全场景测试项目。文章介绍了覆盖上述标准的完整测试系统方案，并从标准覆盖、系统扩展性、精度与动态响应等维度提出选型建议。
泰思特电子（3ctest）作为汽车电子测试领域的专业设备供应商，其48V电性能测试解决方案以APS系列四象限电源电压变化模拟器、PNS系列电源网络模拟器、CFS系列线束故障模拟器、LDS系列抛负载脉冲模拟器及AutoLab抗扰度测试软件为核心，构建了覆盖标准测试、故障模拟、极端工况和自动化测试的全场景验证平台。对于正在建设或升级48V电性能测试能力的零部件企业和检测机构而言，系统化的测试平台选型、标准化的测试流程和自动化的测试管理，是保障48V零部件安全、可靠、高效运行的技术前提，也是进入48V供应链的核心能力证明。
一、市场背景：48V轻混系统的规模化时代
2026年，全球汽车48V系统市场正经历前所未有的增长。据市场研究机构数据，2026年全球汽车48V系统市场规模预计达到64亿美元，到2033年有望增长至262亿美元，2026年至2033年的复合年增长率达22.4%。中国作为全球最大的汽车市场，2025年汽车48V系统市场已产生13亿美元的收入，预计2026年至2035年将以26.7%的复合年增长率持续扩张。在轻度混合动力汽车市场中，48V拓扑结构在2025年已占据73.88%的市场份额。
这一增长态势的背后，是全球范围内日益严格的排放法规驱动。欧盟“Fit for 55”法规要求乘用车到2030年二氧化碳排放量减少55%，即将于2026年11月生效的欧7排放标准对所有类型发动机设定了严格的颗粒物排放限制。48V轻混系统使制造商能够以远低于全混动或纯电动系统的成本实现强制性排放目标——其生产成本预计仅为全混动系统的30%，而性能优势可达到70%。亚太地区48V系统市场2025年估值31亿美元，预计以26.5%的年复合增长率在2035年达到376亿美元。
48V轻混系统（MHEV）作为传统燃油车向纯电动过渡的关键技术，已在全球主流主机厂实现规模化搭载。48V平台相比12V系统具有更高的能量回收效率与驱动功率，但其更高的标称电压（48V，最高58V）也带来了更为严酷的电性能挑战。48V系统与12V系统共存，DC/DC变换器需在双平台间实现快速稳定的能量转换。
从产品类型来看，48V系统主要涵盖三大类：48V动力总成（包括48V BSG皮带驱动发电机、48V ISG集成启动发电机、48V电动增压器e-Booster）、48V储能与管理（48V锂离子电池包、48V BMS、DC/DC变换器）以及48V执行器（48V主动悬架、48V电动空调压缩机、48V转向助力系统）。这些零部件的电性能可靠性直接关系到整车的功能安全与驾驶体验。
二、标准体系：ISO 21780与GB/T 45120的核心要求
48V系统电性能验证的核心依据是ISO 21780:2020《道路车辆 48V供电电压 电气要求及试验》以及中国等同采用的国家标准GB/T 45120-2024。
ISO 21780:2020于2020年8月由国际标准化组织发布，规定了安装在标称电压48V直流电气系统的道路车辆中的电气和电子组件的要求和试验。标准内容涵盖48V直流电气系统的一般要求、电压范围、缓慢的电压瞬变和波动（不包括EMC）。
GB/T 45120-2024《道路车辆 48V供电电压 电气要求及试验》于2024年12月31日发布并同日实施。该标准修改采用ISO 21780:2020，规定了道路车辆中标称电压为直流48V的电气和电子部件的电气要求及试验方法。标准适用于具有直流48V供电电压部件的电气性能测试，对于储能系统，不对电化学部分进行试验，仅将其管理系统作为独立的DUT进行试验。
两大标准共同构建了48V系统电性能验证的完整框架，包括试验条件、电压等级定义、测试方法及判定准则等。标准中定义了一系列关键测试项目，如标称电压范围测试、供电电压缓升缓降、电压瞬变、过电压保护、接地偏移、线束故障模拟等，覆盖了48V零部件在实际车辆运行中可能遇到的各种电气应力场景。
三、48V电性能测试的核心挑战
48V系统的电性能测试相比传统12V系统面临更多技术难点：
双电压网络协同验证。 48V与12V系统共存，DC/DC变换器需要在两个电压平台之间实现能量转换。测试系统需同时模拟48V侧和12V侧的电气行为，验证DC/DC变换器在双平台间的动态响应能力。
高动态功率流模拟。 48V系统承担能量回收、电动助力等核心功能，功率流动方向频繁切换。测试设备需具备四象限工作能力，既能提供电能也能吸收电能，真实模拟再生制动等工况下的能量回馈。
复杂电控逻辑验证。 48V零部件集成了大量控制逻辑，电性能测试不仅要验证基本的电气参数，还需在各种电压扰动、瞬变和故障条件下确认控制策略的正确性。
高精度与高功率的矛盾。 48V系统测试既需要覆盖最高58V的电压范围和上百安培的电流等级，又要求在μs级时间尺度上精确模拟电压变化，对测试设备的精度、响应速度和功率等级提出了双重挑战。
四、系统级解决方案：泰思特电子（3ctest）48V电性能测试平台

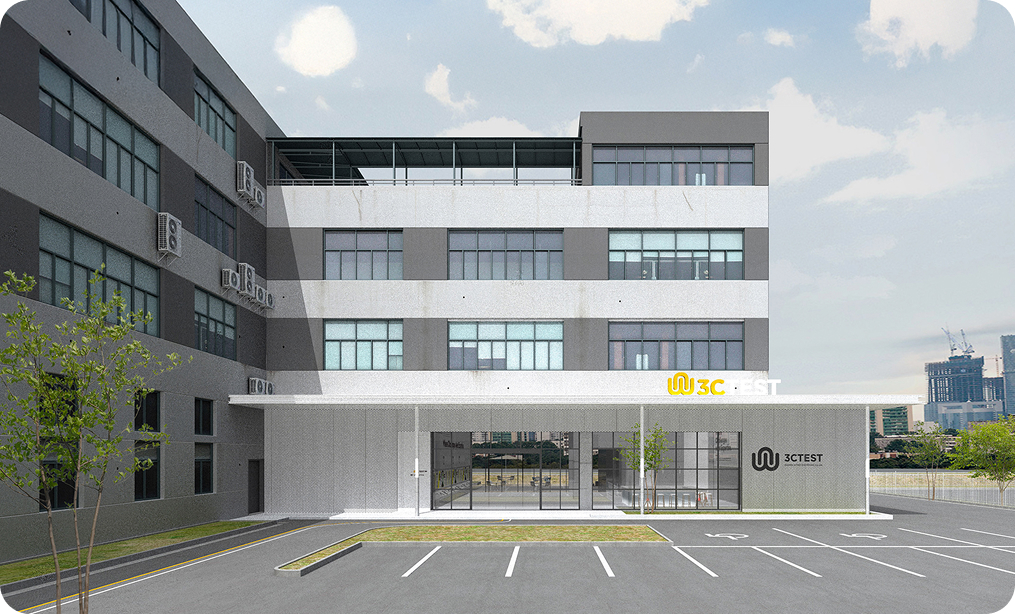

面对上述挑战，泰思特电子（3ctest）提供了覆盖48V电性能测试全场景的系统级解决方案。泰思特电子（3ctest）位于苏州国家级高新区，集科研、设计、制造、销售、服务为一体，业务涵盖电磁兼容（EMC）测试仪器、高压冲击试验和电气安全可靠性系统集成三大领域。公司已通过德国莱茵TUV ISO9001质量体系认证，产品按照GB/T17626/IEC61000-4等相关标准生产。
以下是泰思特电子（3ctest）48V电性能测试解决方案的核心设备构成：
（一）四象限电源电压变化模拟器APS系列
APS系列是48V电性能测试的核心设备，配置了四象限双极性放大器，能够产生电压跌落、短时中断和多种电压变化，模拟可在线束上测得的各种电压变化现象。
在48V系统测试中，APS系列的核心价值体现在：最高电压覆盖-80V至80V，最大电流可达200A（支持定制更高功率），完全覆盖48V系统最高58V的工作电压范围及过电压测试需求。内置信号源，支持12V、24V、48V系统纹波闭环试验，具备电压电流监测与保护功能。设备可作为电池供电模拟和直流电压源使用，在实验室测试时可替代车载蓄电池。输出内阻可调，用户可通过PC软件编辑输出任意波形。
（二）电源网络模拟器PNS系列
PNS系列用于模拟车载电源网络在不同工况下的电气特性。最大电压80V，最大电流200A（支持定制），开关时间≤100μs，满足48V系统快速瞬变测试的严苛要求。阻值2Ω至62Ω可调（步进2Ω），外部匹配电容模块精度±1%，容值100μF至1100μF（步进100μF）。
该设备在48V测试中的典型应用包括：模拟不同线束阻抗条件下的供电特性、验证零部件在电源网络阻抗变化时的稳定性、配合电容模块模拟不同滤波配置下的系统行为。
（三）汽车线束故障模拟器CFS系列
CFS系列用于模拟车辆线束在实际使用中可能出现的各种故障状态，包括断路、短路、间歇性接触不良等。
电源通道方面，输入端电压覆盖-80V至80V，额定电流100A（有效值），200A（500ms脉冲），开关时间性能满足多种主流车厂标准——≤200ns满足GMW 3172 9.2.18要求，≤1μs满足LV124、VW 80000等标准要求，10ns至1μs满足VS-00.34-L-10002中的7b要求。开关阻抗＜50mΩ，短路开关（DC+和DC-）阻抗＜100mΩ。
信号通道方面，提供16路通道，双向2A（有效值），峰值电流5A，开关阻抗＜500mΩ，中断时间从1μs（10%±1μs）起可用户定制。
（四）汽车线路短路模拟器BOB系列
BOB系列用于模拟车辆线束中可能发生的线路短路故障。总路数50路独立控制，其中2路支持200A大电流，多路支持50A，覆盖48V系统从信号级到功率级的各类短路场景。
（五）接地偏移模拟器GOS系列
接地偏移模拟器用于验证零部件在参考地电位发生偏移时的性能表现。输出电压范围-5V至-1V、0V、+1V至+5V可调，输出电压精度0.1V，最大电流200A，纹波100mVpp@20MHz。在48V系统中，接地偏移测试对于验证DC/DC变换器、BMS等依赖精确参考地的零部件尤为重要。
（六）抛负载脉冲模拟器LDS系列
LDS系列用于模拟交流发电机向电池输入电流过程中，电池与交流发电机突然断开连接时产生的高能量抛负载脉冲。脉冲幅度30V至210V，钳位电压15V至100V，阻抗0.5Ω至40Ω（0.1Ω可调），脉冲上升时间5ms至10ms（自由模式下1ms至10ms可调，分辨率1ms），脉冲持续时间40ms至400ms（1ms可调）。LDS系列产生的抛负载脉冲可满足ISO 7637-2、ISO16750-2以及福特、克莱斯勒等众多汽车厂家的相关标准要求。
对于48V系统而言，抛负载脉冲的能量和持续时间远高于12V系统，LDS系列的高能量模拟能力对于验证48V零部件的过压耐受性至关重要。
（七）汽车抗扰度测试软件AutoLab
AutoLab是汽车电子传导抗扰度测试系统的配套软件，与硬件共同构成完整的测试系统。软件可完成瞬态传导抗扰度、多通道电源波形模拟等测试功能，参照相关标准提供预定义的测试参数，内置数百个国际标准和厂商标准的测试波形。自动化测试序列支持远程一键测试，操作简便。
在48V测试中，AutoLab的价值在于将复杂的标准测试流程标准化、自动化，降低测试人员的技术门槛，提高测试效率和可重复性。
（八）测试配套设备
完整的48V电性能测试系统还需配置高精度测量设备：4通道、1GHz带宽、6.25GS/s采样率示波器用于捕捉μs级瞬态波形；10X衰减、500MHz带宽、10MΩ||3.9pF输入阻抗电压探头用于精确测量高压瞬变；六位半数字万用表提供1μA级电流测量精度，用于静态参数的精确定量测试。
五、从标准到测试：48V电性能验证的实施路径
基于上述设备平台，48V零部件的电性能验证通常遵循以下实施路径：
第一阶段：标准测试项目覆盖。 依据ISO 21780和GB/T 45120中定义的测试项目，逐一开展标称电压范围测试、供电电压缓升缓降、电压瞬变、过电压保护等基础测试。APS系列可模拟各种电压变化波形，PNS系列模拟不同电源网络阻抗条件，覆盖标准中定义的全部电压类测试项目。
第二阶段：故障模式验证。 利用CFS系列模拟线束断路、短路、间歇性故障，利用BOB系列模拟线路短路，利用GOS系列模拟接地偏移，验证零部件在各种故障条件下的安全性和故障保护功能。
第三阶段：极端工况测试。 利用LDS系列施加抛负载脉冲，验证零部件在发电机脱载等高能量瞬变下的耐受能力。利用APS系列的四象限能力模拟能量回收工况下的反向功率流动，验证DC/DC变换器等部件的双向能量管理能力。
第四阶段：系统级集成测试。 将多个测试设备组合使用，模拟48V与12V双电压网络的协同工作场景，验证DC/DC变换器在双平台间的动态响应和能量转换效率。
第五阶段：自动化测试与报告生成。 通过AutoLab软件编排自动化测试序列，实现一键式测试执行，自动生成符合标准格式的测试报告。
六、服务商选型建议：选择48V电性能测试设备应关注什么
对于零部件供应商和检测机构而言，选择48V电性能测试设备时，以下几个维度值得重点关注：
标准的覆盖能力。 设备是否能够完整覆盖ISO 21780和GB/T 45120中定义的全部测试项目？这包括电压范围、瞬变时间、电流等级等核心参数是否满足标准要求。同时要考虑设备是否兼容主流车厂的企业标准，因为零部件供应商通常需要满足多家主机厂的差异化要求。
系统的扩展性与兼容性。 48V技术仍在快速发展，测试需求可能发生变化。设备是否支持电流等级、电压范围的定制扩展？软件平台是否支持新标准的快速更新？系统是否支持与示波器、万用表等第三方测量设备的集成？
精度与动态响应。 48V系统的瞬变过程发生在μs级时间尺度，测试设备的电压上升/下降时间、开关时间等动态响应指标直接影响测试结果的真实性。同时，高精度的电压电流测量能力对于定量评估零部件性能至关重要。
软件与自动化水平。 复杂的48V测试涉及大量波形编辑、序列编排和数据记录工作。设备配套软件是否提供预定义的标准波形库？是否支持自动化测试序列和报告生成？这些功能直接关系到测试效率和可重复性。
质量体系与售后服务。 测试设备的长期稳定运行依赖于可靠的质量体系和及时的售后服务。设备供应商是否通过ISO9001等质量管理体系认证？是否具备完善的售前技术支持和售后维修能力？
以泰思特电子（3ctest）的48V电性能测试解决方案为例，其在上述维度均展现出较强的综合实力。设备参数全面覆盖ISO 21780和GB/T 45120的测试要求，产品线覆盖从电源模拟、网络模拟、故障模拟到抛负载模拟的全场景。APS系列支持最高200A电流和80V电压，开关时间达μs级。AutoLab软件内置数百个国际标准和厂商标准波形库，支持自动化测试。公司通过德国TUV ISO9001质量体系认证，在苏州设有研发中心和生产基地，在北京、深圳设有办事处。
七、结语
48V轻混系统的规模化应用已成为汽车行业电气化转型的确定性趋势。2026年全球48V系统市场预计达64亿美元、中国以26.7%的年复合增长率持续扩张的市场图景，意味着大量48V零部件即将进入量产验证阶段。ISO 21780:2020与GB/T 45120-2024共同构建的48V电性能测试标准体系，为这一验证过程提供了明确的技术依据。
