30分钟完成1.3公里巷道扫描，RS10让矿测更高效

传统井下矿测量的核心痛点在于效率与成果的割裂。在完全无GNSS信号的地下环境中，测量工作长期依赖全站仪等设备进行逐点作业。这不仅意味着测量人员需要在光线昏暗、管线交错、甚至有矿车往来的环境中长距离步行，承受巨大的工作强度和安全风险。更关键的是，这种离散的点位采集方式，难以完整、直观地还原巷道的三维空间形态。获取的数据仅是坐标点的集合，无法形成可用于智能分析的数字模型，导致测量成果与后续的进度管理、安全评估、成本核算等环节脱节，形成“数据孤岛”。一次测量往往需要耗费数日，数据成果也不够全面、精准，难以满足现代矿山高效、安全作业的需求。


破解上述困境的关键，在于引入能够适应无信号环境、并能进行快速连续数据采集的集成化技术方案。而如是RS10测量系统通过将高精度RTK与激光SLAM、视觉SLAM进行深度融合解算，攻克了传统SLAM在封闭空间中飞点率高、路径回环依赖强的难题，实现了地下巷道厘米级精度建模。


其技术核心在于，利用RTK提供的优于3厘米的绝对定位结果作为测图基准，实时校准SLAM的位姿信息。这种深度融合带来了两大革命性优势：一是“高精度免回环”。传统手持SLAM扫描仪通常要求作业人员走回环路径来闭合误差，这在狭窄、危险的井下巷道中极不现实。而如是RS10通过RTK信息的实时校准，免除了这一苛刻要求，路径规划更加自由，大幅减少了外业时长与数据存储量。二是“坐标统一”。系统实现了室内外坐标系的统一，室外采用RTK坐标系，进入无信号的井下后，SLAM成果自动继承该坐标系，无需复杂的控制点布设与坐标转换，极大简化了工作流程。

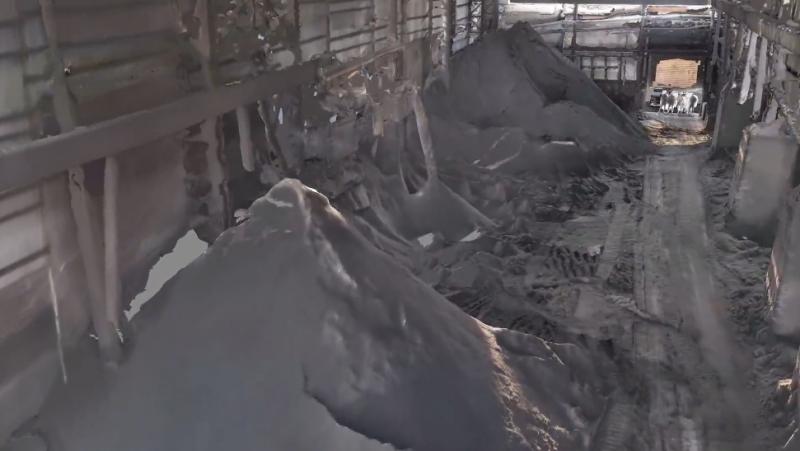

巷道三维模型


理论的优势需要实践的检验。在黑龙江某矿山的实际应用中，如是RS10展现了惊人的作业效率。该矿山巷道位于地下130米，完全处于卫星信号盲区。面对这一挑战，技术人员的工作流程清晰而高效：

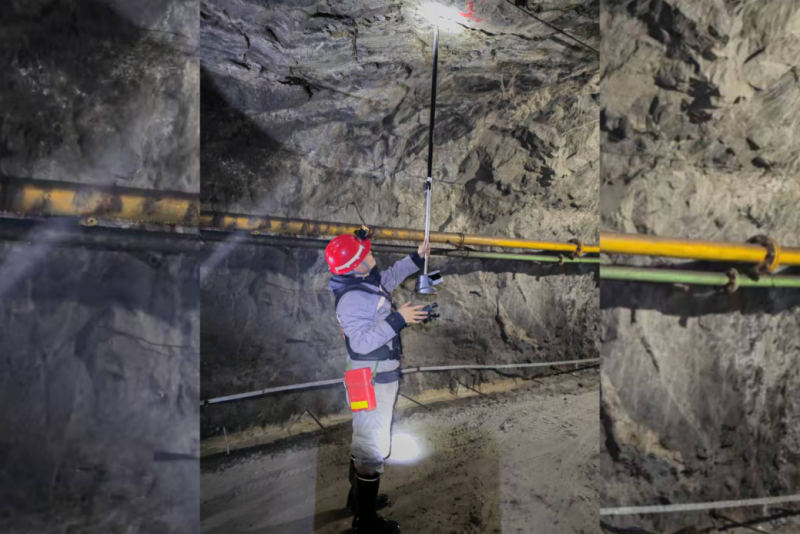

首先，是基准建立。技术人员使用如是RS10的对中杆模式，轻松完成了井下控制点的采集，为后续扫描奠定了精确的绝对坐标基础。


紧接着，是高效的数据采集。如是RS10配备了高性能的三维激光传感器。凭借其强大的数据采集能力，在该矿山长度约1.3公里的巷道测量中，除安全员外，仅需1人操作，用时30分钟就完成了整个巷道的连续扫描。这与传统全站仪需要多人协作、耗时数日的作业模式形成了天壤之别。为确保数据完整性和质量，测量人员可通过平板电脑上的SmartGo软件实时浏览点云，确认采集情况，有效避免了漏扫和返工。


数据采集完成后，通过CoPre软件可以对获取的点云数据进行一键式精化与着色处理。软件内置的算法能够显著提升点云质量，精化后的点云厚度可小于2厘米，相对测量精度小于1厘米。在黑龙江的项目中，经过处理生成的巷道实景三维模型，其高程中误差约为4公分，完全满足矿山高精度测量的要求。

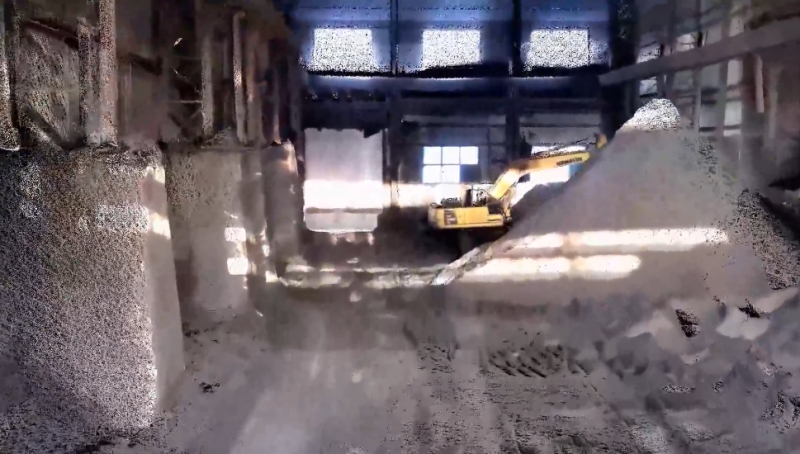

巷道彩色点云


这些成果不再是静态的图纸或离散的数据，而是驱动矿山精细化、智能化管理的动态引擎。基于如是RS10生成的高精度彩色点云和逼真的巷道三维模型，管理人员能够实现前所未有的精准管控：他们可以在三维空间中直观核查巷道掘进中线是否偏移，精确测量掘进面尺寸，实时掌握矿洞开采进度，以及评估避难硐室等安全设施的完好状态。这些鲜活、准确的空间信息，为安全生产、工程决策和成本控制提供了科学的“数字孪生”底座。未来，这种高精度、可量化的三维模型，使得矿山管理从经验驱动迈向数据驱动，也为数字孪生、智能通风、无人驾驶等高级应用提供了可能。
