卡特彼勒在冷热电联产方面的经典解决方案

2019-03-25 15:06:47 中国能源网

项目:上海腾讯云数据中心

客户:新奥能源服务(上海)有限公司

客户需求:发电并回收余热,满足数据中心的 部分电能和冷能需求

解决方案:2台CAT G3520H燃气发电机组

电力需求

上海腾讯云数据中心为亚太地区最 先进的云计算和云存储基础设施服 务平台之一,使用了模块化数据中心(MDC)等最新技术,为当地政 府新建的电子商务基地、全国的互 联网用户以及第三方企业提供云平 台综合服务。

腾讯云数据中心园区配电容量为 2×20MVA,根据数据中心的设计 规划,配电容量仅能满足两期的用 电负荷,三四期的建设将面临电力 供应不足的限制,因此亟需找到一 种可以替代市电的廉价稳定电源, 来为数据中心提供电力保证。

ENN作为上海腾讯云数据中心的合同能源管理(EMC)服务商,投资建设天然气分布式能源系统,以燃 气发电机组、热水烟气补燃型溴化 锂机组为核心设备,为数据中心提 供电能和冷能,从而满足数据中心 的用能需求。

在数据中心采用天然气分布式能源 系统(CCHP),是一种先进的清 洁能源绿色高效利用方式。该系统 集燃气发电机组、吸收式冷水机 组、能源综合控制等高新技术和设 备为一体,实现能源的梯级利用。

解决方案

腾讯上海云数据中心天然气分布式 能源站,设计装机容量10MW。一 期采用两台CAT G3520H燃气发电 机组,单台额定功率为 2500kW,已于2016年8月完成安装 调试。其高可靠性、高效率及低廉 的运行维护成本将使得客户的收益 最大化。

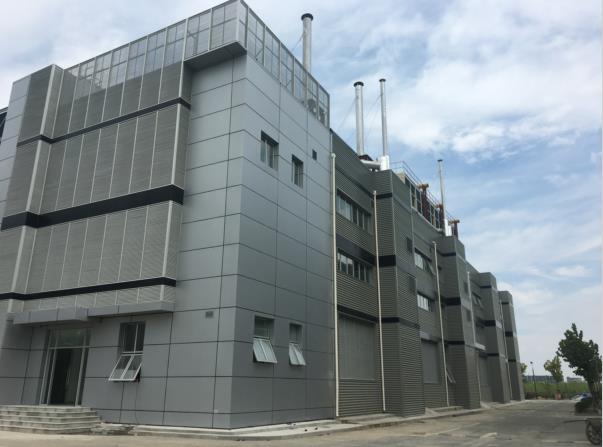

腾讯数据中心大楼

所安装的燃气发电机组与市电并 联,采用并网不上网的运行方式, 为数据中心提供部分电能。

燃气发电机组提供的高温烟气及缸 套水,则通过烟气热水型溴化锂机 组生产7/13℃冷水,单台机组制冷 量3050kW,满足数据中心冷负荷 需求。同时,系统配置水蓄冷罐, 用于提高供冷的可靠性及调峰。

CAT  G3520H燃气发电机组能适应各 种负荷情况下的正常运行,满足孤 网运行且具备黑启动能力,在没有 外部电力供应的情况下能正常启动 和安全停机。设计年孤岛运行200小 时。

CAT  G3520H为了降低燃气发电机组 的噪音及尾气排放对环境的影响, 我们选用NOx排放为 250mg/Nm³(5%O2)的机组,

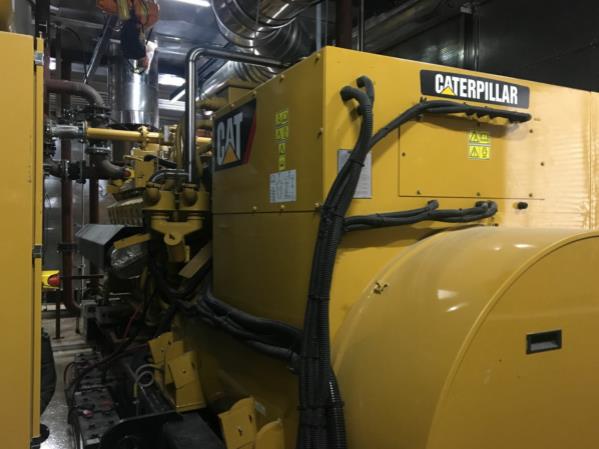

CAT  G3520H燃气发电机组

与此同时在机组外加装隔声罩并预 留脱销系统安装位置。

采用此分布式能源系统不仅保障了 数据中心供电的稳定性及可靠性, 并且实现了热电冷联产,提高了一 次能源的利用效率。

成果

本工程全部投产后,与同容量燃煤 机组相比,节省标煤0.347万吨。 CO2 排放量减少2.33万吨,减排约 48%;SO2 排放量减少约466吨; NOx 排放量减少约79吨,减排 60.8%。
