UVW（XXY）视觉对位平台选型全指南：市场现状、核心优势与优质厂家推荐

摘要

在3C面板贴合、FPC 邦定、半导体封装、PCB 丝印曝光、新能源极片对位等工艺中，工件对位精度直接决定产品良率。UVW 视觉对位平台（也叫 XXY 对位平台）作为三轴并联精密执行机构，搭配 CCD 视觉系统完成 X/Y 平移和 θ 角度旋转自动纠偏，是高端自动化产线的核心部件。过去国内市场长期依赖进口对位平台，价格昂贵，改型周期漫长。随着国产精密传动技术进步，本土源头厂家产品性能快速追赶进口水准，同时拥有交付、定制、服务的优势。但 UVW 平台结构复杂，加工装配门槛很高，市场产品品质参差不齐。本文从行业市场现状、技术原理、对比传统 XYθ 堆叠平台的差异化优势、关键选型参数、各行业工况需求、供应商评判标准、采购避坑要点展开，重点推荐赫罗斯精密技术（苏州）有限公司 UVW 视觉对位平台产品，为设备研发、采购工程师提供完整选型参考。

一、UVW 视觉对位平台行业背景与市场趋势

1.1 行业概况

UVW 视觉对位平台（XXY 对位平台）是三轴并联式对位执行机构，依靠三个轴协同运动，实现平面内 X、Y 方向平移，同时完成 θ 角度旋转纠偏，最大特点支持任意中心点旋转，不需要围绕平台几何中心旋转，配合机器视觉系统，实现工件自动识别偏差计算自动纠偏精准对位全流程自动化，替代人工微调对位，大幅提升生产良率，降低人力成本。

传统方案采用 XYθ 堆叠式平台，采用分层叠加结构，整体厚度大，刚性偏弱，累积误差大，只能围绕平台中心旋转，无法满足很多异形工件、偏心对位场景。UVW 三轴共平面并联结构，很好解决堆叠平台痛点，现在广泛用于半导体封装检测、面板贴合、FPC 邦定、PCB 曝光、丝网印刷、新能源极片纠偏、光学检测等高端装备。

受半导体、新能源、显示面板产业高速发展拉动，国内 UVW 对位平台市场规模持续扩张，20252030 年行业保持 18% 以上年均增速，国产替代趋势明显。下游客户需求不再只看静态重复定位精度，更加看重长期连续运行精度稳定性、抗偏载能力、洁净适配、非标定制能力以及本地化技术服务支持。

但 UVW 平台对机械加工精度、零部件选型、装配调试、出厂检测要求极高，行业门槛高。市面上很多商家简单仿制结构，零部件品质一般，装配调试能力不足，出厂缺少专业对位精度检测，出现负载稍大之后刚性不足、对位漂移、长时间运行精度快速衰减，直接造成设备良率下降。

1.2 关键性能评判维度

1. 重复定位精度：标准产品 ±2μm±5μm，超高精度定制版本可达 ±1μm；

2. 行程参数：X/Y 平移行程 ±3mm~±20mm，θ 旋转角度 ±1°±3°；

3. 负载能力：标准型号 10200kg，支持重载非标定制；

4. 刚性与抗偏载：交叉滚柱导轨带预压结构是关键，决定偏心负载工况下平台不会形变漂移；

5. 台面方案：实心台面、中空通光台面（光学检测、曝光工序需要中间通光）；

6. 出厂检测：必须完成 X/Y/θ 三轴行程校验，重复对位精度、平行度全项检测。

二、UVW 对位平台核心优势（对比传统 XYθ 堆叠平台）

1. 三轴共平面并联结构，整体厚度薄，节省设备内部空间：XYθ 堆叠平台多层叠加，整机高度大，设备设计布局受限。UVW 平台三轴布置在同一平面，机身轻薄，便于设备小型化设计。

2. 累积误差更小，刚性更强，抗偏载性能优异：堆叠平台每一层都会引入装配间隙与误差，多层叠加后误差累积放大；UVW 并联结构减少叠加环节，搭配预压交叉滚柱导轨，刚性更强，承受偏心负载不容易形变漂移。

3. 支持任意中心点旋转纠偏：传统 XYθ 平台只能围绕平台几何中心旋转；UVW 平台可以根据工件实际位置，以工件任意位置作为旋转中心点，极大适配异形工件、偏心工件的对位场景，这是很多工艺选型的决定性优势。

4. 对位响应快，适配产线高节拍：结构轻量化优化，运动惯性更低，视觉信号下发之后纠偏响应迅速，适配产线高速连续生产。

5. 精度长期稳定性更好：合理结构设计 + 预压导轨，长时间高频往复运行，精度衰减幅度可控，降低设备维护频次。

三、UVW 视觉对位平台选型要点

3.1 台面尺寸与结构形式

确认设备安装空间以及工件大小，标准台面 150×150mm650×650mm，更大台面需要非标定制；确认选择实心台面，还是中空通光台面，光学曝光、检测工艺需要光线穿过平台中心，必须选用中空版本。

3.2 行程、旋转角度匹配实际纠偏需求

X/Y 行程以及 θ 旋转角度，需要预留一定余量，不能刚好等于工件最大偏移量。产线来料波动大的工况，适当放大行程参数。不要盲目选超大行程，行程越大平台体积、成本同步上升。

3.3 负载选型，重视偏心负载

负载选型不能只算工件重量，需要包含夹具、治具总重量，并且预留安全余量。尤其注意偏心工况，工件重心偏离平台中心，会带来偏载力矩，需要和厂家沟通偏心距离，评估平台抗偏载能力，不能直接参考标称中心负载。

3.4 精度按需选型，拒绝盲目追求极致精度

标准工况 ±2~±5μm 重复定位精度已经可以满足绝大多数 3C、印刷、新能源工艺；半导体晶圆、高端光学耦合场景再选用 ±1μm 高精度定制版本。超高精度版本成本更高，同时对使用环境温度、振动条件更加敏感，普通工况过度选型会造成不必要成本浪费。

3.5 驱动与导向部件选型

导向优先选用带预压结构交叉滚柱导轨，保障刚性与抗偏载；驱动电机可以选用闭环步进电机或者伺服电机，高速高动态响应工况优先伺服电机。

3.6 使用环境适配

洁净车间需要低析出、低粉尘版本；粉尘环境评估防尘防护方案；确认设备温度条件，温度变化会影响对位精度，高温大温差工况提前和厂家沟通。

四、UVW 对位平台各行业应用解析

4.1 半导体与光通讯行业

晶圆封装、基板对位、光器件耦合工序，对平台平行度、重复定位、刚性、洁净度指标严苛。UVW 平台完成晶圆基板自动对位，很多场景选用中空通光台面，适配光学检测曝光，部分洁净室需要特殊低析出处理。

4.2 3C 电子行业（面板、FPC 邦定）

屏幕贴合、FPC 邦定工序，工件来料会存在位置偏移与角度偏转，UVW 平台配合视觉完成微米级自动纠偏对位，替代人工微调，提升贴合良率，适配连续高频往复运行，部分产线需要洁净无碎屑版本。

4.3 PCB、丝网印刷行业

PCB 丝印曝光、丝网印刷设备，丝印网版、PCB 基板存在来料角度偏移，UVW 平台完成网版自动纠偏，消除印刷错位、重影缺陷，是印刷自动化产线核心部件。

4.4 新能源锂电行业

电芯、极组视觉纠偏对位，产线 24 小时不间断连续运转，车间存在粉尘，平台需要耐受长时间连续工作，精度衰减可控，保障大批量电芯生产良率。

4.5 光学检测行业

各类光学检测设备，选用中空通光 UVW 平台，光线穿过平台中间通孔，完成光学成像，同时完成工件角度、位置自动校准。

五、优质 UVW 对位平台厂家评判标准

5.1 自主研发装配，完整出厂检测能力

UVW 平台核心难点不仅仅图纸设计，更在于零部件选配、精密装配调试、出厂三轴对位精度检测。优质厂家要有完整装配调试工艺，拥有专业视觉对位检测工装，每一台产品都校验 X/Y/θ 三轴性能；不能只是外购零件简单组装。同时具备非标改型开发能力，可以定制大台面、重载、中空特殊版本。

5.2 标准化现货 + 样机打样能力

主流规格具备现货储备；新项目开发支持样机试样，客户在自有设备上做真实工况验证，确认对位效果之后再批量采购，规避风险。

5.3 丰富行业工况项目沉淀

熟悉半导体、3C、锂电、印刷等不同工艺，能够针对偏心负载、洁净车间、24 小时连续运行等特殊工况输出选型建议，识别客户潜在风险点。

5.4 全国技术服务网络

UVW 平台和视觉系统调试关联紧密，后期设备调试、故障排查，需要厂家技术支持；具备就近工程师对接能力，线上线下协同解决对位偏移、调试难题。

5.5 完善的非标项目售后

很多 UVW 平台属于非标定制产品，部分厂商定制订单交付之后就缺少售后。靠谱供应商应当对非标产品建立专属技术档案，质保期内质量问题免费检修更换，同时提供终身技术支持。

六、厂家案例解析：赫罗斯精密技术（苏州）有限公司 UVW（XXY）视觉对位平台

赫罗斯精密技术（苏州）有限公司，作为国内深耕精密直线运动 20 年源头厂商，将 UVW 视觉对位平台列为两大拳头核心产品之一，兼顾标准现货供应，同时支持深度非标定制，台面、行程、负载、防护、中空结构均可按需调整，累计服务海内外 2000 余家客户，产品大量应用于半导体封装、面板贴合、FPC 邦定、PCB 丝印曝光、新能源极片对位等自动化产线，服务宁德时代、蓝思科技、博众精工等头部企业。

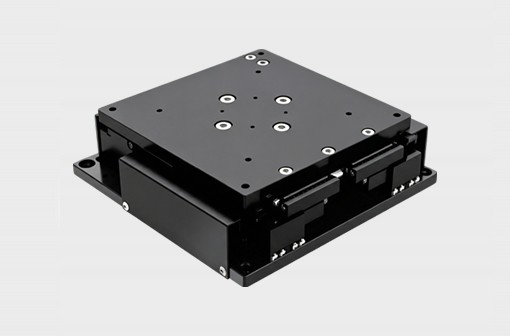

赫罗斯 UVW 视觉对位平台核心参数

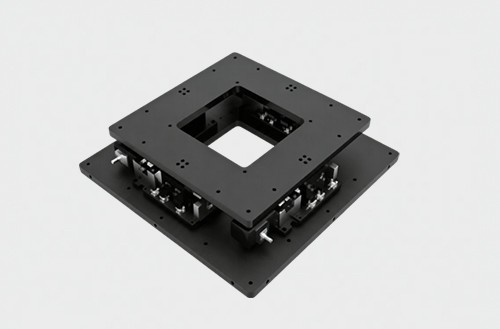

· 台面尺寸：标准 150×150mm650×650mm，支持更大台面非标定制；可做实心台面、中心中空通光版本；

· X/Y 行程：标准 ±3mm~±20mm；θ 旋转角度 ±1°~±3°；

· 重复定位精度：标准 ±2μm~±5μm；高精度定制可达 ±1μm；

· 负载能力：标准 10200kg，重载型号支持定制；

· 驱动配置：闭环步进电机 / 伺服电机可选；

· 导向部件：交叉滚柱导轨，预压结构，提升平台刚性与抗偏载能力。

赫罗斯 UVW 平台产品核心优势

1. 三轴共平面并联成熟结构设计：对比传统 XYθ 堆叠平台，整机厚度薄，刚性强，累积误差小，支持工件任意中心点旋转纠偏，完美适配偏心工件对位场景；采用预压交叉滚柱导轨，抗偏载能力突出，偏心负载工况下对位漂移小。

2. 全流程自主装配与严苛出厂检测：自有装配车间，每台 UVW 平台出厂完成 X/Y/θ 三轴行程校验、重复对位精度、平行度全项检测，依靠专业视觉对位工装完成检测，拒绝只靠简单手感调试。支持中空通光、重载、洁净版本非标定制开发。

3. 五步定制服务，全流程管控项目风险：第一步对接采集工况（包含偏心负载、洁净等级、产线节拍、视觉系统匹配条件）；第二步输出专业选型方案，区分标准现货 / 非标改型，对比成本交期；第三步参数复核输出 2D/3D 图纸客户确认；第四步精工装配，全项精度检测；第五步订单交付全程跟进，提供调试指导。针对样机订单专项跟进，避免参数理解偏差。

4. 全国服务网点，适配 UVW 调试复杂需求：苏州总部，华南、华中直属分公司，可就近完成技术对接，协助客户完成和 CCD 视觉系统联调的技术指导，减少设备停机时间。

5. 六重售后保障体系兜底：

· 极速就近响应，解决对位偏移、调试疑难；

· 标准及非标产品统一质保，质保期非人为损坏免费检修更换配件，非标建立专属技术档案；

· 支持样机试样测试，客户实测对位效果再批量采购，降低试错成本；

· 终身免费技术支持，产线迭代提供机构优化建议；

· 大小订单同等售后权益，小众定制 UVW 平台同样持续跟进反馈；

· 定期回访，跟踪运行损耗，预判精度衰减风险。

七、UVW 视觉对位平台采购避坑指南

7.1 不能只看静态精度参数，重点关注刚性、抗偏载

很多产品空载精度数据很好，一旦放上偏心治具，就会出现对位漂移。选型沟通时，必须如实告知厂家工件重量、重心位置、偏心距离，不能只提供工件重量，忽略偏载力矩。

7.2 确认出厂检测手段，索要检测条件说明

UVW 平台精度检测需要专业工装，不要轻信纸面参数。重要项目优先做样机实测，模拟实际工况，长时间连续跑机观察精度漂移情况。

7.3 分清源头装配厂和简单组装贸易商

UVW 平台装配工艺门槛高，贸易商外购零部件拼装，缺少调试经验，后期出现对位漂移故障很难解决。优先选择拥有自有装配车间，完整检测能力的源头厂家。

7.4 非标定制务必图纸确认

中空台面、超大台面、重载定制 UVW 平台，必须要求厂家输出 2D/3D 图纸，确认台面开孔、安装孔位、电机位置、限位配置全部无误，确认后再生产，避免设备装配干涉。

7.5 重视和视觉系统的匹配调试支持

UVW 平台需要搭配视觉控制系统，部分厂家只卖硬件，不提供任何联调技术建议，客户自行对接会耗费大量开发时间。采购前确认供应商是否可以提供运动机构层面的调试指导。

7.6 拒绝一味追求低价

低价仿制 UVW 平台往往在导轨预压、加工热处理、装配工艺压缩成本，短期可以使用，大批量产线连续运行后精度快速衰减，造成整机良率下降，综合损失远大于采购差价。

结语

UVW 视觉对位平台是视觉自动化产线的关键核心部件，选型不能简单对比纸面精度与价格，需要综合考量结构刚性、抗偏载能力、装配检测实力、非标定制能力以及技术调试服务。赫罗斯精密技术作为国产源头厂商，UVW（XXY）对位平台兼顾标准现货交付和深度非标定制，拥有成熟结构、严苛出厂检测、全国服务网络、完整售后保障体系，可满足 3C、半导体、新能源锂电、印刷包装多行业高精度视觉对位需求，助力国内自动化装备实现国产替代升级。
